中國網財經6月30日訊 （記者 金瀟）7月1日，質檢總局批準發布的《電梯型式試驗規則》(TSG T7007-2016)、GB 7588-2003《電梯制造與安裝安全規范》第1號修改單將要實施。這兩部電梯規范和標準有哪些新的要求？對提升電梯本質安全水平、降低電梯安全風險將發揮什么作用？為此，記者就新規范和標準的實施情況采訪了質檢總局特種設備局相關負責人和電梯技術專家。

　據質檢總局特種設備局相關負責人介紹，新發布的《電梯型式試驗規則》，從電梯設計、制造源頭提出更嚴技術要求，有力促進產品質量的提升。在新產品批量生產、安裝、使用之前，通過樣機的型式試驗，對產品的安全性和符合性進行檢查和測試，在新產品投放市場前嚴把質量安全關。

　　新規范有兩方面新的要求：

　　一是增加了產品一致性核查。規范中引入了對電梯安全保護裝置和主要部件安全質量的定期一致性核查制度，電梯樣機通過型式試驗后，制造企業要保障批量生產的產品持續保持與樣機一致的質量安全性能。電梯型式試驗機構將定期對制造企業生產的產品進行一致性核查，對一致性核查不符合要求的，型式試驗機構應當將及時撤回原型式試驗報告和型式試驗證書，并向社會公示。一致性核查可以防止制造企業“樣機精工細作，產品粗制濫造”，監督企業保持良好的產品質量水平。

　　二是做好信息公開。建立了電梯型式試驗信息公示制度，查詢平臺網址http://xssy.cpase.org.cn:8080/eqptest， 將于2016年10月1日試運行，便于電梯生產、使用單位，檢驗、監管機構及公眾的查詢，更好監督電梯企業落實產品質量安全責任。

　　另外，規范還明確電梯型式試驗報告長期有效，在一致性核查合格情況下，不需周期性進行型式試驗，減輕了制造企業負擔。

　　相關技術專家接受采訪時表示，這次發布實施的《電梯型式試驗規則》、《電梯制造與安裝安全規范》第1號修改單，一方面借鑒吸收歐盟、美國等國際先進標準的技術要求，另一方面分析研究我國近年來電梯典型事故案例，增加了以前沒有的一些規定，技術要求更加嚴格，其中比較突出的有：

　　一是提高了層門強度要求。從原來僅要求層門在300N靜力情況下不得有永久變形和超標彈性變形，增加了1000N靜力載荷試驗，以及擺錘沖擊載荷試驗，規定“層門組件和層門側門框在承受軟擺錘沖擊試驗后仍能保證其安全功能，玻璃層門和側門框還應能承受硬擺錘沖擊試驗”。這樣，提高了層門在倚靠、撞擊等情況下的安全防護性能，降低乘客從層門墜落的風險。

　　二是增加轎廂內開門限制裝置。增加了 “電梯在開鎖區域外，需設置轎門開門限制裝置”的規定，限制轎廂內人員在電梯沒有非平層時轎廂內的門人為扒開將受到電梯門限制。這樣，將有效防止乘客因盲目自救扒開轎門的情況，降低乘客從轎廂墜落井道的風險。

　　三是增加對監測短接門鎖回路行為的監測功能。規定在驗證電梯門關閉和鎖緊的安全回路被人為短接情況下，控制系統應能自動識別并停止電梯正常運行。這樣，可以有效防止因維修人員違規短接門鎖回路，電梯開門運行而導致的剪切擠壓事故。

　　四是增加防止轎廂意外移動的保護裝置(UCMP)。規定“在層門未被鎖住且轎門未關閉的情況下，驅動主機或驅動控制系統的任一元件失效引起轎廂離開層站的意外移動，電梯應具有防止該移動或使移動停止在規定范圍內的裝置”，同時對制動器可靠性提出了更高要求。這樣，可以防止和減少因在層門和轎門未關閉情況下，電梯意外運行而導致的剪切擠壓事故。

　　五是增加自動扶梯主驅動鏈保護功能。規定在自動扶梯主驅動鏈斷鏈或者過渡松弛的情況下，應能制動停止運行。這樣，可以有效防止因主驅動鏈?zhǔn)?，自?dòng)扶梯發生逆轉而造成人員傷害事故。

來源：中國網財經  金瀟

以下是相關內容：

公告通知

尊敬的電梯代理商朋友們：

7月1日將實行電梯檢驗新規，關于電梯門撞擊的強度檢驗，電梯轎廂防意外移動，和防止轎門在非門區意外開門，請將所有6月20日之前已簽定合同需到當?shù)丶夹g(shù)監督局備案，備案后6月20日之前的還是按照舊標準檢驗，6月20日之前必須備案完畢否則將按新檢驗標準規定進行檢驗驗收！

請互相轉告！謝謝！沒有備案到時候無法驗收 ......

各省、自治區、直轄市質量技術監督局（市場監督管理部門），各有關單位：

為做好GB7588-2003《電梯制造與安裝安全規范》第1號修改單（以下簡稱新標準）實施工作，現提出如下意見：

一、供需雙方于新標準批準發布日期2015年7月16日（不含）之前首次簽訂供貨、安裝正式合同，或者已經通過公開招投標確定中標及供貨的，可以按照原GB7588-2003《電梯制造與安裝安全規范》（以下簡稱原版標準）供應電梯產品。

二、供需雙方于2015年7月16日（含）之后簽訂電梯供貨、安裝正式合同的，如合同中約定交貨期（或?qū)嶋H交貨日期）在新標準實施日期2016年7月1日（不含）之前的，可以按照合同約定的標準版本供應電梯產品；如合同沒有約定執行標準的版本，也可以按照原版標準供應電梯產品。如合同約定的交貨期（或?qū)嶋H交貨日期）在2016年7月1日（含）之后的，必須按照新標準供應電梯產品。

三、符合以上要求按照原版標準供應電梯產品的項目，可能在2016年7月1日（含）之后實施監督檢驗的，由電梯制造單位或者其委托的安裝單位填寫《執行原版標準合同項目情況備案表》(見附件)，于2016年6月20日前，一次性報送電梯安裝地負責特種設備使用登記的質監部門。各地質監部門可對備案的合同項目進行抽查確認，發現不符合規定的予以糾正。

執行中遇到的問題，請及時報告我局。

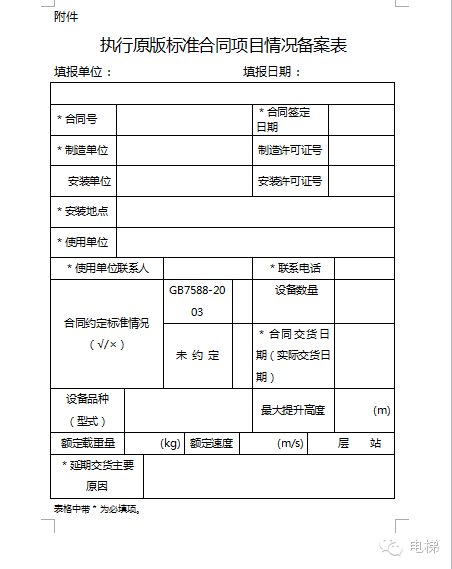

附件：執行原版標準合同項目情況備案表

附件

GB 7588-2003《電梯制造與安裝安全規范》
國家標準第1號修改單

2  引用標準
   增加：
GB/T 24478－2009 電梯曳引機
3.18 轎廂意外移動 unintended car movement
   在開鎖區域內且開門狀態下，轎廂無指令離開層站的移動，不包含裝卸載引起的移動。
7.2.3.1 層門在鎖住位置時，所有層門及其門鎖應有這樣的機械強度：
a）用300 N的靜力垂直作用于門扇或門框的任何一個面上的任何位置，且均勻地分布在5 cm2的圓形或方形面積上時，應：
1）永久變形不大于1 mm；
2）彈性變形不大于15 mm；
   試驗后，門的安全功能不受影響。
b）用1000 N的靜力從層站方向垂直作用于門扇或門框上的任何位置，且均勻地分布在100 cm2的圓形或方形面積上時，應沒有影響功能和安全的明顯的永久變形[見7.1（最大10 mm的間隙）和7.7.3.1]。
   注：對于a）和b），為避免損壞層門的表面，用于提供測試力的測試裝置的表面可使用軟質材料。
7.2.3.3 層門/門框上的玻璃應使用夾層玻璃。
7.2.3.7 固定在門扇上的導向裝置失效時，水平滑動層門應有將門扇保持在工作位置上的裝置。具有這些裝置的完整的層門組件應能承受符合7.2.3.8     a）要求的擺錘沖擊試驗，撞擊點按表7和圖7在正常導向裝置最可能失效條件下確定。
   注：保持裝置可理解為阻止門扇脫離其導向的機械裝置，可以是一個附加的部件也可以是門扇或懸掛裝置的一部分。
7.2.3.8 對于帶玻璃面板的層門和寬度大于150 mm的層門側門框，還應滿足下列要求（見圖7）：
注：門框側邊用來封閉井道的附加面板視為側門框。
   a）從層站側，用軟擺錘沖擊裝置按附錄J，從面板或門框的寬度方向的中部以符合表7所規定的撞擊點，撞擊面板或門框時：
       1）可以有永久變形；
       2）層門裝置不應喪失完整性，并保持在原有位置，且凸進井道后的間隙不應大于0.12 m；
       3）在擺錘試驗后，不要求層門能夠運行；
       4）對于玻璃部分，應無裂紋；
   b）從層站側，用硬擺錘沖擊裝置按附錄J，從面板或玻璃面板的寬度方向的中部以符合表7所規定的撞擊點，撞擊大于7.6.2 a）所述的玻璃面板時：
       1）無裂紋；
       2）除直徑不大于2 mm的剝落外，面板表面無其他損壞。
   注：在多個玻璃面板的情況下，考慮最薄弱的面板。

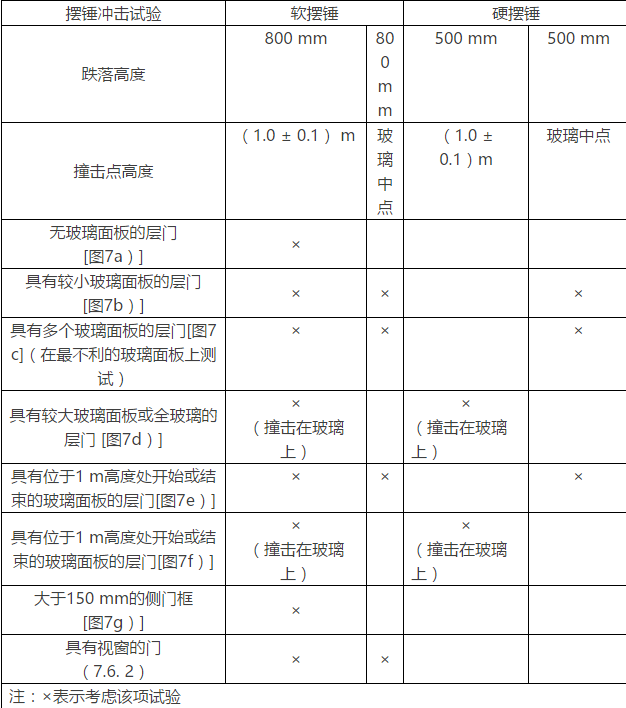

表7  撞擊點

注1：圖7e)和圖7f)兩者選一；

注2：選擇最薄弱的玻璃面板進行試驗。如果無法確定最薄弱的面板，均進行試驗；

注3：對于定義為1 m的撞擊點，誤差為±0.10 m。

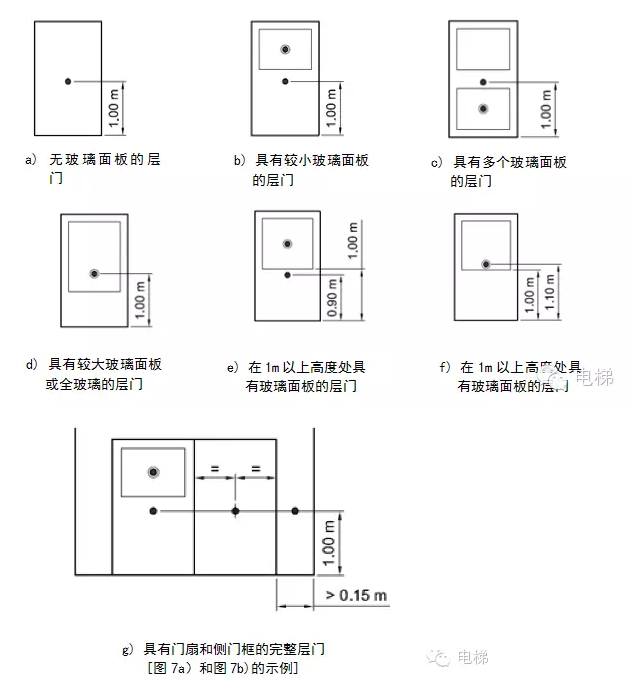

圖中：

●　軟擺錘沖擊試驗的撞擊點

○  硬擺錘沖擊試驗的撞擊點

圖7 門扇的擺錘沖擊試驗 — 撞擊點

8.11 轎門的開啟

8.11.1 如果由于任何原因電梯停在開鎖區域（見7.7.1），應能在下列位置用不超過300 N的力，手動打開轎門和層門：

a）轎廂所在層站，用三角鑰匙開鎖或通過轎門使層門開鎖后；

b）轎廂內。

8.11.2 為了限制轎廂內人員開啟轎門，應提供措施使：

a）轎廂運行時，開啟轎門的力應大于50 N；和

b）轎廂在7.7.1中定義的區域之外時，在開門限制裝置處施加1000 N的力，轎門開啟不能超過50 mm。

8.11.3 至少當轎廂停在9.11.5規定的距離內時，打開對應的層門后，能夠不用工具從層站打開轎門，除非用三角形鑰匙或永久性設置在現場的工具。

本要求也適用于具有符合8.9.3的轎門鎖的轎門。

8.11.4 對于符合11.2.1 c）的電梯，應僅當轎廂位于開鎖區域內時才能從轎廂內打開轎門。

9.11轎廂意外移動保護裝置

9.11.1 在層門未被鎖住且轎門未關閉的情況下，由于轎廂安全運行所依賴的驅動主機或驅動控制系統的任何單一元件失效引起轎廂離開層站的意外移動，電梯應具有防止該移動或使移動停止的裝置。懸掛繩、鏈條和曳引輪、滾筒、鏈輪的失效除外，曳引輪的失效包含曳引能力的突然喪失。

不具有符合14.2.1.2的開門情況下的平層、再平層和預備操作的電梯，并且其制停部件是符合9.11.3和9.11.4的驅動主機制動器，不需要檢測轎廂的意外移動。

轎廂意外移動制停時由于曳引條件造成的任何滑動，均應在計算和/或驗證制停距離時予以考慮。

9.11.2 該裝置應能夠檢測到轎廂的意外移動，并應制停轎廂且使其保持停止?fàn)顟B(tài)。

9.11.3 在沒有電梯正常運行時控制速度或減速、制停轎廂或保持停止?fàn)顟B(tài)的部件參與的情況下，該裝置應能達到規定的要求，除非這些部件存在內部的冗余且自監測正常工作。

注：符合12.4.2要求的制動器認為是存在內部冗余。

在使用驅動主機制動器的情況下，自監測包括對機械裝置正確提起（或釋放）的驗證和（或）對制動力的驗證。對于采用對機械裝置正確提起（或釋放）驗證和對制動力驗證的，制動力自監測的周期不應大于15天；對于僅采用對機械裝置正確提起（或釋放）驗證的，則在定期維護保養時應檢測制動力；對于僅采用對制動力驗證的，則制動力自監測周期不應大于24小時。

如果檢測到失效，應關閉轎門和層門，并防止電梯的正常啟動。

對于自監測，應進行型式試驗。

9.11.4 該裝置的制停部件應作用在：

a）轎廂；或

b）對重；或

c）鋼絲繩系統（懸掛繩或補償繩）；或

d）曳引輪；或

e）只有兩個支撐的曳引輪軸上。

該裝置的制停部件，或保持轎廂停止的裝置可與用于下列功能的裝置共用：

-- 下行超速保護；

-- 上行超速保護（9.10）。

該裝置用于上行和下行方向的制停部件可以不同。

9.11.5 該裝置應在下列距離內制停轎廂（見圖8）：

a）與檢測到轎廂意外移動的層站的距離不大于1.20 m；

b）層門地坎與轎廂護腳板最低部分之間的垂直距離不大于0.20 m；

c）按5.2.1.2設置井道圍壁時，轎廂地坎與面對轎廂入口的井道壁最低部件之間的距離不大于0.20 m；

d）轎廂地坎與層門門楣之間或?qū)娱T地坎與轎廂門楣之間的垂直距離不小于1.00 m。

轎廂載有不超過100%額定載重量的任何載荷，在平層位置從靜止開始移動的情況下，均應滿足上述值。

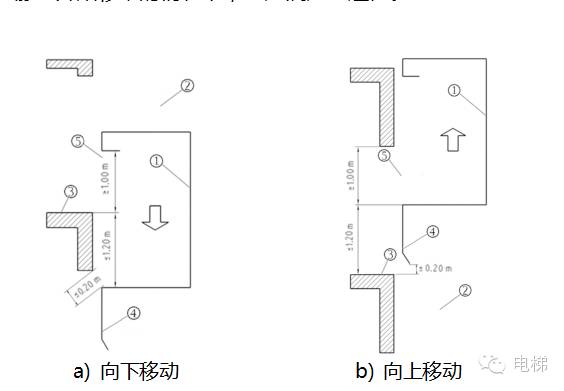

圖中：

①——轎廂

②——井道

③——層站

④——轎廂護腳板

⑤——轎廂入口

圖8  轎廂意外移動 — 向下和向上移動

9.11.6 在制停過程中，該裝置的制停部件不應使轎廂減速度超過：

-- 空轎廂向上意外移動時為1 gn，

-- 向下意外移動時為自由墜落保護裝置動作時允許的減速度。

9.11.7 最遲在轎廂離開開鎖區域（7.7.1）時，應由符合14.1.2的電氣安全裝置檢測到轎廂的意外移動。

9.11.8 該裝置動作時，應使符合14.1.2要求的電氣安全裝置動作。

注：可與9.11.7中的開關裝置共用。

9.11.9 當該裝置被觸發或當自監測顯示該裝置的制停部件失效時，應由稱職人員使其釋放或使電梯復位。

9.11.10 釋放該裝置應不需要接近轎廂、對重或平衡重。

9.11.11 釋放后，該裝置應處于工作狀態。

9.11.12 如果該裝置需要外部能量來驅動，當能量不足時應使電梯停止并保持在停止?fàn)顟B(tài)。此要求不適用于帶導向的壓縮彈簧。

9.11.13 轎廂意外移動保護裝置是安全部件，應按F8的要求進行型式試驗。

12.12 轎廂的平層準確度應為±10 mm。平層保持精度應為±20 mm，如果裝卸載時超出±20 mm，應校正到±10 mm以內。

15.17 轎廂意外移動保護裝置的完整系統或子系統（見F8.1）上，應設置銘牌，標明：

a）轎廂意外移動保護裝置制造商名稱；

b）型式試驗標志及試驗單位；

c）轎廂意外移動保護裝置型號。

在16.1.3中增加：

h) 轎廂意外移動保護裝置。

在附錄A表A1最后增加以下兩行：

在D2的最后增加：

o) 轎廂意外移動保護裝置（見9.11）

交付使用前試驗的目的是檢查檢測裝置和制停部件。

試驗時應僅使用9.11定義的裝置的制停部件制停電梯。

試驗應：

——包括驗證該裝置的制停部件按型式試驗所述的方式觸發。

——轎廂以預定速度（例如：型式試驗所確定的速度，如檢修速度等），在井道上部空載上行（例如：從一個層站到上端站），以及在井道下部滿載下行（例如：從一個層站到下端站）；

按型式試驗所述的試驗，應驗證轎廂意外移動的距離滿足9.11.5規定。

如果該裝置需要自監測（見9.11.3），應檢查其功能。

注：如果該裝置的制停部件包括層站的部件，有必要在每個涉及的層站重復該試驗。

在E2b)的最后增加一項：

轎廂意外移動保護裝置。

F8 轎廂意外移動保護裝置

F8.1 通則

轎廂意外移動保護裝置應作為一個完整的系統進行型式試驗，或者對其檢測、操縱裝置和制停子系統提交單獨的型式試驗。組成完整系統的每一個子系統的型式試驗，應定義接口條件和相關參數。

申請人應說明應用于該系統或子系統的主要參數：

— 最小和最大質量；

— 最小和最大力或力矩（如果適用）；

— 檢測裝置、控制電路和制停部件各自的響應時間；

— 所預期的減速之前的最高速度（參見注1）；

— 與檢測裝置所安裝的層站之間的距離；

— 試驗速度（參見注2）；

— 設計的溫度和濕度的限值，以及申請人和試驗單位所達成的任何其他相關信息。

注1：舉例說明：曳引式電梯，如果自然加速度為1.5 m/s22，并且沒有來自于電動機的任何力矩，則可達到的最大速度為2m/s。這是基于剛開始減速時達到的速度，即：經過轎廂意外移動保護裝置、控制電路和制停部件的響應時間，由1.5 m/s2自然加速度產生的結果,假設意外移動檢測裝置在轎廂到達門區極限位置時動作。

對于曳引式電梯，因內部控制裝置引起的電氣故障的情況下,假定可達到的加速度不大于2.5m/s2。

注2：試驗速度由制造商提供，試驗單位使用該速度確定電梯移動距離（驗證距離），以便在交付使用前的檢驗中驗證意外移動保護系統的正確動作。該速度可為檢修速度，或者由制造商確定并經試驗單位認可的其它速度。

申請時，應附下列文件：

a）結構、動作、部件尺寸和公差的詳圖和裝配圖；

b）如果必要，與彈性元件相關的載荷圖；

c）所用材料的詳細信息，該裝置所作用的部件類型及其表面條件（拉制、銑削、磨削等）。

F8.2 說明和樣品

F8.2.1 申請人應說明該裝置的功能。

F8.2.2 申請人應按照與試驗單位之間的約定提供測試樣品，根據需要包括：完整的轎廂意外移動檢測裝置、控制電路（執行機構）、制停部件以及任何監測裝置（如果有）。

應提供所有試驗必須的數套夾緊元件。

按試驗單位要求的尺寸提供該裝置所作用的部件。

F8.3 試驗

F8.3.1 試驗方法

依據該裝置及其所實現的實際功能，申請人和試驗單位共同確定試驗方法。

測量應包括：

— 制停距離；

— 平均減速度；

— 檢測、觸發電路、制停部件和控制電路的響應時間（參見圖F2）；

— 移動的總距離（加速距離和制停距離之和）。

試驗還應包括：

— 轎廂意外移動檢測裝置的動作；和

— 任何自動監測系統（如果適用）。

圖中：

①——在制停部件作用下開始減速的點

②——轎廂意外移動檢測和任何控制電路的響應時間

③——觸發電路和制停部件的響應時間

圖F2  響應時間

F8.3.2 試驗程序

應對制停部件進行20 次試驗，并且：

— 每個結果均不超出所規定的范圍；

— 每個結果均應在平均值的±20 %范圍內；

證書應給出平均值。

使用驅動主機制動器作為制停部件時，還應按GB/T 24478-2009 4.2.2.4的要求進行制動器動作試驗。

F8.3.2.1 認證用于單一質量或力矩的轎廂意外移動保護裝置

試驗單位應以空載轎廂的系統質量或力矩進行10 次上行試驗；以載有額定載重量轎廂的系統質量或力矩進行10 次下行試驗。

在各次試驗之間，應允許摩擦件恢復到正常溫度。

在試驗期間，可使用數套相同的摩擦件。但每套摩擦件應至少能承受5 次試驗。

F8.3.2.2 認證用于不同質量或力矩的轎廂意外移動保護裝置

試驗單位應對所申請的最大值和最小值分別進行一系列試驗。

申請人應提供公式或圖表，以說明制動力或力矩與給定調整量之間的函數關系，結果用移動距離表示。

試驗單位應驗證公式或圖表的有效性。

F8.3.2.3 轎廂意外移動檢測裝置的試驗程序

應進行10 次試驗以驗證該裝置的動作。所有試驗應可靠地驗證該裝置均正確動作。

F8.3.2.4 自監測裝置的試驗程序

應進行10 次試驗以驗證該裝置的動作。所有試驗應可靠地驗證該裝置均正確動作。

此外，應驗證在危險情況發生前自監測裝置檢測制停部件冗余失效的能力。

F8.3.3 試驗后的檢查

試驗后：

a）應將制停部件的機械特性與申請人提供的原始值進行比較。在特殊情況下可進行其他分析；

b）應檢查確認沒有任何斷裂、變形或其他變化情況（例如：夾緊元件的裂紋、變形或磨損、摩擦表面的外觀）；

c）如果有必要，應拍攝夾緊元件和所作用部件的照片，以便作為變形或裂紋的證據。

F8.4 調整值的修正

試驗期間，如果得到的數值和申請人期望的值相差20 %以上，則在必要時，征得申請人同意，可在修改調整值后另外進行一系列的試驗。

F8.5 試驗報告

為了試驗的再現性，型式試驗時應記錄所有細節，例如：

— 申請人和試驗單位確定的試驗方法；

— 試驗方案描述；

— 試驗方案中該裝置的安裝位置；

— 試驗次數；

— 測試數據的記錄；

— 試驗期間的觀察報告；

— 試驗結果和要求的一致性判斷。

F8.6 型式試驗證書

證書應包括如下內容：

a）F0.2述及的內容；

b）轎廂意外移動保護系統/子系統的類型和應用；

c）主要參數的限值（由制造商和試驗單位約定）；
